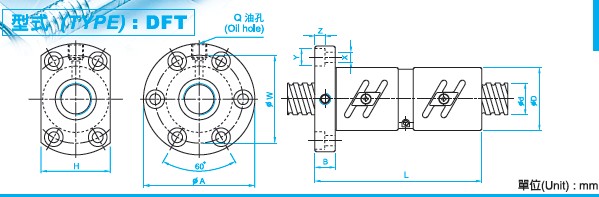

DFT8020滾珠絲桿參數
型號:FT8020
絲桿外徑:80
導程:20
珠徑:9.525
螺母外徑:143
法蘭直徑:204
法蘭的厚度:28
螺母的長度:340
安裝孔之間的距離:172
法蘭的寬度:148
珠圈數:2.5×2
動額定負荷:15642
靜額定負荷:59684
剛性:235。

【不要將滾珠螺母與絲杠分開】
??? 滾珠絲杠副在出廠前已按用戶要求調整至所需預壓力.注意不要將螺母與絲杠分開，隨意拆開螺母組件將會導致鋼球散落，預壓力消失，一旦滾珠散落，如再強行裝上，會損壞返向器。重新組裝容易因組裝錯誤而使?jié)L珠絲杠喪失功能，也容易導致灰塵的進人，使精度下降或?qū)е鹿收?。如確實必須分開，必須采用專用的工具.同時注意滾珠不要脫落，回流管不能碰撞、損傷.如發現滾珠散落，應及時與制造商聯系，由制造商提供支持。

瀏覽DFT8020滾珠絲桿的用戶還會？
DFS8020滾珠絲桿、DFV8020滾珠絲杠。

DFT8010滾珠絲桿參數
型號:DFT8010
絲桿外徑:80
導程:10
珠徑:6.35
螺母外徑:130
法蘭直徑:176
法蘭的厚度:22
螺母的長度:195
安裝孔之間的距離:152
法蘭的寬度:132
珠圈數:2.5×2
動額定負荷:8900
靜額定負荷:39942
剛性:209。

【DFT8010滾珠絲杠的保護】
??? 輕拿輕放，禁止敲擊絲杠及滾珠螺母，如循環滾珠、回流管、絲杠外徑、溝槽等出現傷浪、損傷等現象時.會造成循環不良，從而導致產品喪失功能。尤其是外循環式回流管凸出在螺母的外部，很容易受到碰撞或損傷，需要特別小心，防止碰撞或損傷，嚴禁敲擊和拆卸同流管，以免造成鋼球堵塞.運動不流暢。

?

瀏覽DFT8010滾珠絲桿的用戶還會？
SCI8010滾珠絲桿、DFS8010滾珠絲杠等。

DFT6320滾珠絲杠參數
型號:DFT6320
絲桿外徑:63
導程:20
珠徑:9.525
螺母外徑:122
法蘭直徑:180
法蘭的厚度:28
螺母的長度:227
安裝孔之間的距離:150
法蘭的寬度:130
珠圈數:2.5×1
動額定負荷:7639
靜額定負荷:22908
剛性:100。

【電機絲杠裝配要求】
??? 電機與絲杠一般通過彈性聯軸器來連接。由于彈性聯軸器在運行時只允許絲杠軸端與電機輸出軸的位且度存在很小的偏差，最理想的情況是兩根軸的中心位于一條直線上，因此裝配電機時的調整原理與滾珠絲杠的調整原埋是相同的，需要對電機輸出軸在水平面左右方向、豎直面高度方向進行精確的調整，這樣才能確保彈性聯軸器、電機及滾珠絲杠的工作壽命。

瀏覽DFT6320滾珠絲桿的用戶還會？
DFS6320滾珠絲桿、DFV6320滾珠絲杠等。

DFT6310滾珠絲杠參數
型號:DFT6310
絲桿外徑:63
導程:10
珠徑:6.35
螺母外徑:108
法蘭直徑:154
法蘭的厚度:22
螺母的長度:197
安裝孔之間的距離:130
法蘭的寬度:110
珠圈數:2.5×2
動額定負荷:8141
靜額定負荷:31697
剛性:179。

【滾珠絲杠機構的裝配調整】
??? 滾珠絲杠副是精密傳動部件，應由專業人員裝配、維修，安裝滾珠絲杠副需要專門的技能及必要的測量工具，在安裝過程中需要輕拿輕放并按一定的規范進行裝配。下面以采用標準支撐單元的一端固定一端支承安裝方式滾珠絲杠機構為例，說明具體的裝配步驟。

瀏覽DFT6310滾珠絲杠的用戶還會？
SCI6310滾珠絲杠、DFI6310滾珠絲桿等。

DFT5020滾珠絲桿參數
型號:DFT5020
絲桿外徑:50
導程:20
珠徑:9.525
螺母外徑:105
法蘭直徑:152
法蘭的厚度:28
螺母的長度:225
安裝孔之間的距離:128
法蘭的寬度:110
珠圈數:2.5×1
動額定負荷:6867
靜額定負荷:18241
剛性:84。

【滾珠絲杠機構的主要制造商】
??? 滾珠絲杠機構是一種重要的精密傳動部件，直線導軌、直線軸承機構的制造商一般也同時生產滾珠絲杠機構。目前滾珠絲杠機構主要的制造商有:?日本NSK公司、日本THK公司、日本TSK公司、德國BOSCH公司、韓國太敬公司。
??? 除上述公司外.中閏內地及臺灣地區也有部分制造商，如臺灣地區的攏孚公司等。

瀏覽DFT5020滾珠絲桿的用戶還會？
DFS5020滾珠絲杠、DFV5020滾珠絲杠等。

DFT5010滾珠絲杠參數
型號:DFT5010
絲桿外徑:50
導程:10
珠徑:6.35
螺母外徑:93
法蘭直徑:135
法蘭的厚度:18
螺母的長度:193
安裝孔之間的距離:113
法蘭的寬度:98
珠圈數:2.5×2
動額定負荷:7274
靜額定負荷:24518
剛性:149。

【滾珠絲杠型號編號規則】
??? 為了適應各種場合的不同用途，制造商一般都能夠提供種類豐富的規格供用戶選用，滾珠絲杠機構的規格最后都由一組編號來表示，訂購時可以直接選擇編號.不同的制造商其編號規則各有區別.但大致類似，只要仔細閱讀制造商的樣本資料即可。

????
?? 許多情況下需要制造商對絲杠按用戶要求專門加工后再提供，因此訂購時經常需要用戶附加絲杠加工圖紙。為了既保證滾珠絲杠機構的性能，又方便用戶進行必要的二次加工，一般只對絲杠有效螺紋部分進行淬火熱處理，絲杠其余部位仍可進行機械加工。

瀏覽DFT5010滾珠絲桿的用戶還會？
DFI5010滾珠絲杠、DFS5010滾珠絲杠等。

DFT4020滾珠絲桿參數
型號:DFT4020
絲桿外徑:40
導程:20
珠徑:6.35
螺母外徑:82
法蘭直徑:124
法蘭的厚度:18
螺母的長度:200
安裝孔之間的距離:102
法蘭的寬度:90
珠圈數:2.5×1
動額定負荷:3683
靜額定負荷:10086
剛性:69。

絲杠外徑選定及校核
初選絲杠外徑
??? 絲杠外徑主要按以下條件來進行初選:
??? ①在按定位精度選定的滾珠絲杠系列(磨制滾珠絲杠或軋制滾珠絲杠)中選定，
??? ②在相應的精度等級及絲杠長度下，絲杠外徑的大小必須滿足所要求的軸向間隙;
??? ③在標準的導稗一絲杠外徑組合中選定絲杠外徑。

瀏覽DFT4020滾珠絲桿的用戶還會？
DFS4020滾珠絲杠、DFV4020滾珠絲杠等。

DFT4010滾珠絲杠參數
型號:DFT4010
絲桿外徑:40
導程:10
珠徑:6.35
螺母外徑:82
法蘭直徑:124
法蘭的厚度:18
螺母的長度:188
安裝孔之間的距離:102
法蘭的寬度:94
珠圈數:2.5×2
動額定負荷:6541
靜額定負荷:19375
剛性:126。

?

【滾珠絲杠的城荷與載荷方向】
??? 滾珠螺母是滾珠絲杠機構的核心部件.滾珠絲杠機構在運行時滾珠螺母不能承受徑向載荷或扭矩載荷.只能承受沿絲杠軸向方向的載荷.而且要注意使作用在滾珠絲杠副上的軸向載荷通過絲杠軸心，設計時不能將徑向負荷、扭矩載荷直接施加到螺母上，否則會大大縮短滾珠絲杠機構的壽命或?qū)е逻\(yùn)行不良，因?yàn)閺较蜉d荷或扭矩載荷會使性杠發生彎曲，螺母中部分滾珠過載，從而導致傳動不平穩、精度下降、壽命急劇縮短。絲杠承受的徑向載荷主要是絲杠的自重。

瀏覽DFT4010滾珠絲桿的用戶還會？
DFI4010滾珠絲杠、DFS4010滾珠絲杠等。

DFT4005滾珠絲桿參數
型號:DFT4005
絲桿外徑:40
導程:5
珠徑:3.175
螺母外徑:67
法蘭直徑:101
法蘭的厚度:15
螺母的長度:109
安裝孔之間的距離:83
法蘭的寬度:72
珠圈數:2.5×2
動額定負荷:2556
靜額定負荷:9985
剛性:110。

【滾珠絲杠機構的端部支承方式】
?為了提高進給系統的工作精度，滾珠絲杠機構必須具有較高的傳動剛度，除了提高滾珠絲杠副本身的剛度外.滾珠絲杠機構必須設計具有足夠剛性的支撐結構，而且還要進行正確的安裝。影響支撐結構剛性的因素包括軸承座的剛度、軸承座與機器結構的接觸面積、軸承的剛度等。下面就滾珠絲杠機構的端部支撐結構進行介紹。

瀏覽DFT4005滾珠絲桿的用戶還會？
DFI4005滾珠絲杠、DFS4005滾珠絲杠等。

DFT3220滾珠絲杠參數
型號:DFT3220
絲桿外徑:32
導程:20
珠徑:6.35
螺母外徑:74
法蘭直徑:108
法蘭的厚度:16
螺母的長度:198
安裝孔之間的距離:90
法蘭的寬度:82
珠圈數:2.5×1
動額定負荷:3284
靜額定負荷:8004
剛性:57。

【滾珠絲桿按滾珠循環方式區分】
? 滾珠絲杠機構在工作時，內部的滾珠是以循環滾動的方式運動的，根據滾珠循環方式的不同，可以將滾珠絲杠機構分為以下兩種類型:內循環式、外循環式。

【彈性聯軸器的作用】
??? 當各種機器設備的抽與軸之問要連接傳遞動力時，一般采用皮帶傳動、鏈傳動或齒輪傳動，但在結構空間非常緊湊的情況下，如果要求兩軸在同一直線上而且等速轉動，就必須使用聯軸器來連接。聯軸器的作用就是將位于同一直線上的兩根傳動軸連接起來并傳遞扭矩。

瀏覽DFT3220滾珠絲桿的用戶還會？
DFS3220滾珠絲桿、DFV3220滾珠絲杠等。
