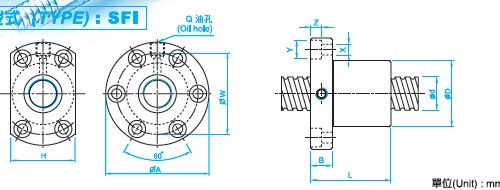

SFI8010滾珠絲杠參數
型號:SFI8010
絲桿外徑:80
導程10
珠徑:6.35
螺母外徑:105
法蘭直徑:150
法蘭的厚度:22
螺母的長度:98
安裝孔之間的距離:127
法蘭的寬度:115
珠圈數:1×4
動額定負荷:7346
靜額定負荷:31953
剛性:109。

【SFI8010滾珠絲杠副結構尺寸的選擇】
選用滾珠絲桿副時，通常主要選擇絲杠的公稱直徑和基本導程。公稱直徑應根據軸向最大載荷按滾珠絲杠副尺寸系列選擇。螺紋長度在允許的情況下要盡量短?；緦С?或螺距)應按承載能力、傳動精度及傳動速度選取，基本導程大承載能力也大，基本導程小傳動精度較高。要求傳動速度快時，可選用大導程滾珠絲杠副。

瀏覽SFI8010滾珠絲桿的用戶還會？
DFU8010滾珠絲杠、SCI8010滾珠絲桿等。

SFI6310滾珠絲杠參數
型號:SFI6310
絲桿外徑:63
導程10
珠徑:6.35
螺母外徑:85
法蘭直徑:131
法蘭的厚度:22
螺母的長度:98
安裝孔之間的距離:107
法蘭的寬度:95
珠圈數:1×4
動額定負荷:6719
靜額定負荷:25358
剛性:95。

【滾珠絲杠副結構的選擇】
根據防塵防護條件以及對調隙及預緊的要求，可選擇適當的結構形式。例如，當允許有時隙存在時(如垂直運動)，可選用具有單圓弧形螺紋滾道的單螺母滾珠絲杠副；當必須有預緊和在使用過程中因磨損而需要定期調整時，應采用雙螺母螺紋預緊或齒差預緊式結構；當具備良好的防塵條件，且只需在裝配時調整間隙及預緊力時，可采用結構簡單的雙螺母墊片調整預緊式結構。

瀏覽DFU6310滾珠絲桿的用戶還會？
DFU6310滾珠絲杠、SCI6310滾珠絲桿等

SFI5010滾珠絲桿參數
型號:SFI5010
絲桿外徑:50
導程10
珠徑:6.35
螺母外徑:72
法蘭直徑:114
法蘭的厚度:18
螺母的長度:93
安裝孔之間的距離:92
法蘭的寬度:82
珠圈數:1×4
動額定負荷:6004
靜額定負荷:19614
剛性:83。

【進給傳動系統的故障診斷與維修】
數控機床的進給傳動系統的任務是實現執行機構(刀架、工作臺等)的運動。機床的機械結構大為簡化，大部分是由進給伺服電動機經過聯軸器與滾珠絲杠直接相連，只有少數早期生產的數控機床，伺服電動機還要經過l級或2級齒輪或帶輪降速再傳動絲杠。最后由滾珠絲杠螺母副驅動刀架或工作臺運動。這些執行部件的移動副或轉動副大都用的是滾動導軌副，也有用靜壓導軌或塑料導軌副等。進給傳動的故障直接影響到機床的正常運行和工件的加工質量。

瀏覽SFI5010滾珠絲杠用戶還會？
DFU5010滾珠絲杠、SCI5010滾珠絲杠等。

SFI4010滾珠絲杠參數
型號:SFI4010
絲桿外徑:40
導程10
珠徑:6.35
螺母外徑:62
法蘭直徑:104
法蘭的厚度:18
螺母的長度:93
安裝孔之間的距離:82
法蘭的寬度:70
珠圈數:1×4
動額定負荷:5399
靜額定負荷:15500
剛性:72。

【滾珠絲杠螺母副的支承方式】
? 數控機床的進給系統要獲得較高的傳動剛度，除了加強滾珠絲杠螺母副本身的剛度外，滾珠絲杠的正確安裝及支承結構的剛度也是不可忽視的因素：滾珠絲杠常用推力軸承支座，以提高軸向剛度(當滾珠絲杠的軸向負載很小時，也可用角接觸球軸承支座)。

瀏覽SFI4010滾珠絲桿的用戶還會？
DFU4010滾珠絲杠、SCI4010滾珠絲桿等。

SFI4005滾珠絲桿參數
型號:SFI4005
絲桿外徑:40
導程5
珠徑:3.175
螺母外徑:56
法蘭直徑:90
法蘭的厚度:15
螺母的長度:55
安裝孔之間的距離:72
法蘭的寬度:64
珠圈數:1×4
動額定負荷:2110
靜額定負荷:17988
剛性:59。

【SFI4005滾珠絲杠支承軸承的選用】
??? 由于絲杠主要承受軸向力，大多采用推力軸承作支承。在相同尺寸條件下，推力球軸承軸向剛度比向心推力球軸承及圓錐滾子軸承的軸向剛度要大一倍以上；推力滾柱軸承剛度又比推力球軸承大一倍左右。當軸向載荷較小時，可不用推力球軸承而用向心推力球軸承，這樣可減軸承數量。

瀏覽SFI4005滾珠絲桿的用戶還會？
DFU4005滾珠絲杠、SCI4005滾珠絲杠等。

SFI3210滾珠絲杠參數
型號:SFI3210
絲桿外徑:32
導程10
珠徑:6.35
螺母外徑:54
法蘭直徑:88
法蘭的厚度:15
螺母的長度:90
安裝孔之間的距離:70
法蘭的寬度:62
珠圈數:1×4
動額定負荷:4805
靜額定負荷:12208
剛性:62。

【選擇滾珠絲杠副精度的原則是】
??? (1)要滿足主機定位精度的要求滾珠絲杠副的綜合行程誤差大約為主機定位誤差的(30-40)％。
??? (2)要合理選擇滾珠絲杠副的精度，盲目提高精度等級是不經濟的。相同尺寸規格的精度滾珠絲杠副，每提高一個精度等級，成本增加30％以上。而且由于制造周期相應加長，延長了交貨期。

瀏覽SFI3210滾珠絲桿的用戶還會？
DFU3210滾珠絲桿、SCI3210滾珠絲桿等。

SFI3205滾珠絲桿參數
型號:SFI3205
絲桿外徑:32
導程:5
珠徑:3.175
螺母外徑:46
法蘭直徑:72
法蘭的厚度:12
螺母的長度:52
安裝孔之間的距離:58
法蘭的寬度:52
珠圈數:1×4
動額定負荷:1922
靜額定負荷:6343
剛性:52。

【滾珠絲杠螺母】
??? 滾珠絲杠和滑動絲杠相比具有摩擦小、傳動效率高；傳動靈敏，不易產生爬行；定位精度高；磨損小、壽命長、精度保持好等優點。缺點是：不能自鎖，用于升降傳動時需另加自鎖機構；結構復雜，成本高。

瀏覽SFI3205滾珠絲杠的用戶還會？
DFU3205滾珠絲杠、SCI3205滾珠絲桿等。

SFI3204滾珠絲杠參數
型號:SFI3204
絲桿外徑:32
導程:4
珠徑:2.381
螺母外徑:46
法蘭直徑:72
法蘭的厚度:12
螺母的長度:47
安裝孔之間的距離:58
法蘭的寬度:52
珠圈數:1×4
動額定負荷:1296
靜額定負荷:4838
剛性:49。

絲杠螺母機構有滑動摩擦機構和滾動摩擦機構之分。滑動絲杠螺母機構(滑動絲杠螺旋副)結構簡單，加工方便，制造成本低，具有自鎖功能，但其摩擦阻力大，傳動效率低(30％～40％)。滾珠絲杠螺母機構(滾珠絲杠螺旋副)雖然結構復雜、制造成本高，但其最大優點是摩擦阻力矩小、傳動效率高(92％～98％)，因此在工業機器人系統中得到廣泛應用。

瀏覽SFI3204滾珠絲桿的用戶還會？
DFU3204滾珠絲桿、SCI3204滾珠絲桿等。

SFI2510滾珠絲桿參數
型號:SFI2510
絲桿外徑:25
導程:10
珠徑:4.762
螺母外徑:46
法蘭直徑:72
法蘭的厚度:12
螺母的長度:85
安裝孔之間的距離:58
法蘭的寬度:52
珠圈數:1×4
動額定負荷:2954
靜額定負荷:7295
剛性:51。

【滾珠絲杠螺母副的循環方式】
??? 常用的循環方式有兩種：外循環和內循環。滾珠在循環過程中有時與絲杠脫離接觸的稱為外循環；始終與絲杠保持接觸的稱為內循環。滾珠每一個循環閉路稱為列，每個滾珠循環閉路內所含導程數稱為圈數。內循環滾珠絲杠副的每個螺母有2列、3列、4列、5列等幾種，每列只有一圈；外循環每列有1．5圈、2．5圈和3．5圈等幾種。

瀏覽SFI2510滾珠絲桿的用戶還會？
DFU2510滾珠絲杠、SCI2510滾珠絲桿等。

?

SFI2505滾珠絲杠參數
型號:SFI2505
絲桿外徑:25
導程:5
珠徑:3.175
螺母外徑:40
法蘭直徑:63
法蘭的厚度:11
螺母的長度:51
安裝孔之間的距離:51
法蘭的寬度:46
珠圈數:1×4
動額定負荷:1724
靜額定負荷:4904
剛性:45。

【滾珠絲杠螺母副】
??? 為了提高進給系統的靈敏度、定位精度和防止爬行，必須降低數控機床進給系統的摩擦并減少靜、動摩擦系數之差。因此，行程不太長的直線運動機構常用滾珠絲杠螺母副。它是直線運動與回轉運動相互轉換的新型傳動裝置。它可以消除反向間隙并施加預載，有助于提高定位精度和剛度。

瀏覽SFI2505滾珠絲桿的用戶還會？
DFU2505滾珠絲杠、SCI2505滾珠絲桿等。
