滾珠絲杠支承軸承的選用
? 由于絲杠主要承受軸向力，大多采用推力軸承作支承。在相同尺寸條件下，推力球軸承軸向剛度比向心推力球軸承及圓錐滾子軸承的軸向剛度要大一倍以上；推力滾柱軸承剛度又比推力球軸承大一倍左右。當軸向載荷較小時，可不用推力球軸承而用向心推力球軸承，這樣可減少軸承數量。

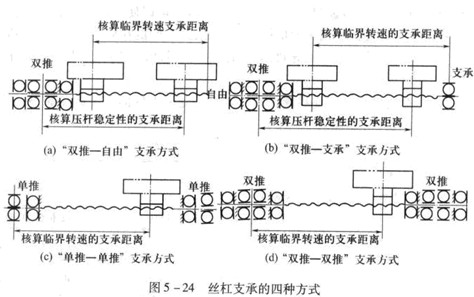

根據推力軸承的布置，絲杠有以下四種支承方式(圖5-24)。
(1)“雙推一自由”式這種方式適用于短絲杠。
(2)“雙推一支承”式這種方式可避免絲杠因自重引起彎曲，以及高速回轉時自由端的晃動。
(3)“單推一單推”或“雙推一單推”式? 它的優點是可對絲杠進行預拉伸安裝。預拉伸的好處有：

①減少絲杠因自重引起的彎曲；
②在推力軸承預緊力大于絲杠最大軸向載荷1／3的條件下，絲杠拉壓剛度可提高四倍；
③絲杠不會因溫升而伸長(溫升只減小預拉伸應力)，保持了絲杠精度。

此外，這種支承方式使絲杠只承受拉力，不承受壓力。因此不存在壓桿穩定性問題。

(4)“雙推一雙推”式這種支承方式剛度最高。只要軸承無軸向間隙，絲杠的拉壓剛度可提高四倍。可以進行預拉伸安裝，克服熱膨脹。當溫升超過預計的溫升時，不會像“單推一單推”式那樣產生軸向間隙。這種支承方式的最大缺點是：實現預拉伸及其調整方法較第三種支承方式復雜。
